Chillery, czyli schładzacze cieczy są szeroko stosowane w przemyśle i klimatyzacji komercyjnej.

Stosuje się je w mocach od około 2kW do wielu MW. Co oczywiste w zakresie wymienionych mocy są to urządzenia bardzo różne blisko pod każdym względem, a przede wszystkim stosowanej technologii chłodniczej.

Chillery na CO2 dostępne są w mocach od około 50 kW do 1,5 MW. Muszę jednak zaznaczyć, że:

1. Możliwe jest zbudowanie relatywnie niewielkim wysiłkiem schładzaczy o mocy 2KW
2. Pojedyncze urządzenia mogą pracować równolegle dostarczając razem moc wielu MW

Skoro chillery służą biznesowi, to każdy element tego urządzenia powinien wynikać z rachunku ekonomicznego – a przede wszystkim technologia.

Na potrzeby tego felietonu przeanalizuję chillery o następujących parametrach:

• Moc chłodnicza: 1 MW
• Tin/Tout: 12/7C
• Ciepło oddawane do powietrza bez free cooling’u,
• Lokalizacja: Warszawa
• Praca 24/24, 365/365 – defacto w przemyśle często nie jest to założenie dalekie od rzeczywistości. Możliwe jest przeliczenie dla innych warunków

System A: r410 (niebieski)

System B: r744 (żółty)

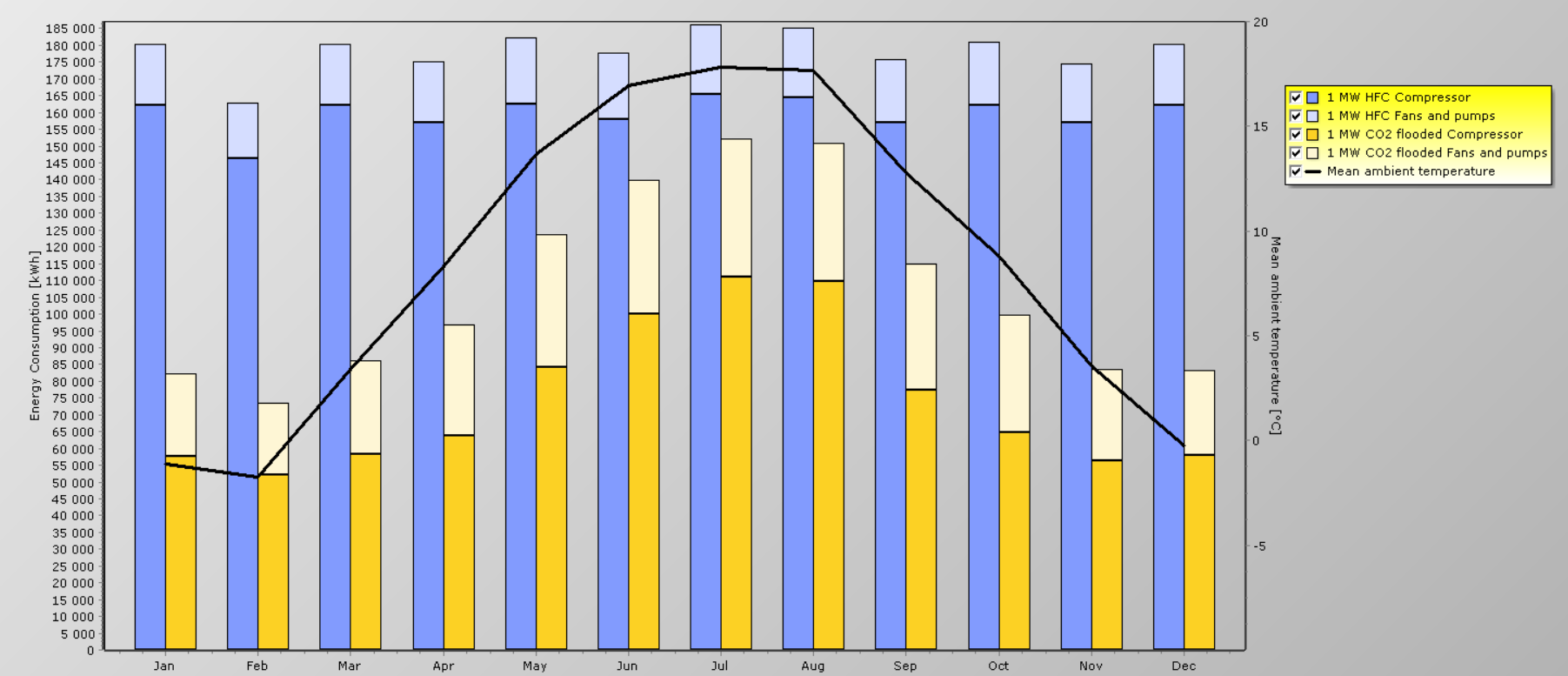

Powyższy wykres przedstawia miesięczne zużycie energii elektrycznej przez system A i B.

Chiller na CO2 zużywa wyraźnie mniej energii w każdym miesiącu, a w skali roku (-40%).

Wyraźnie widać także różnicę pracy pomiędzy trybem nadkrytycznym (miesiące ciepłe) oraz podkrytycznym (miesiące zimne).

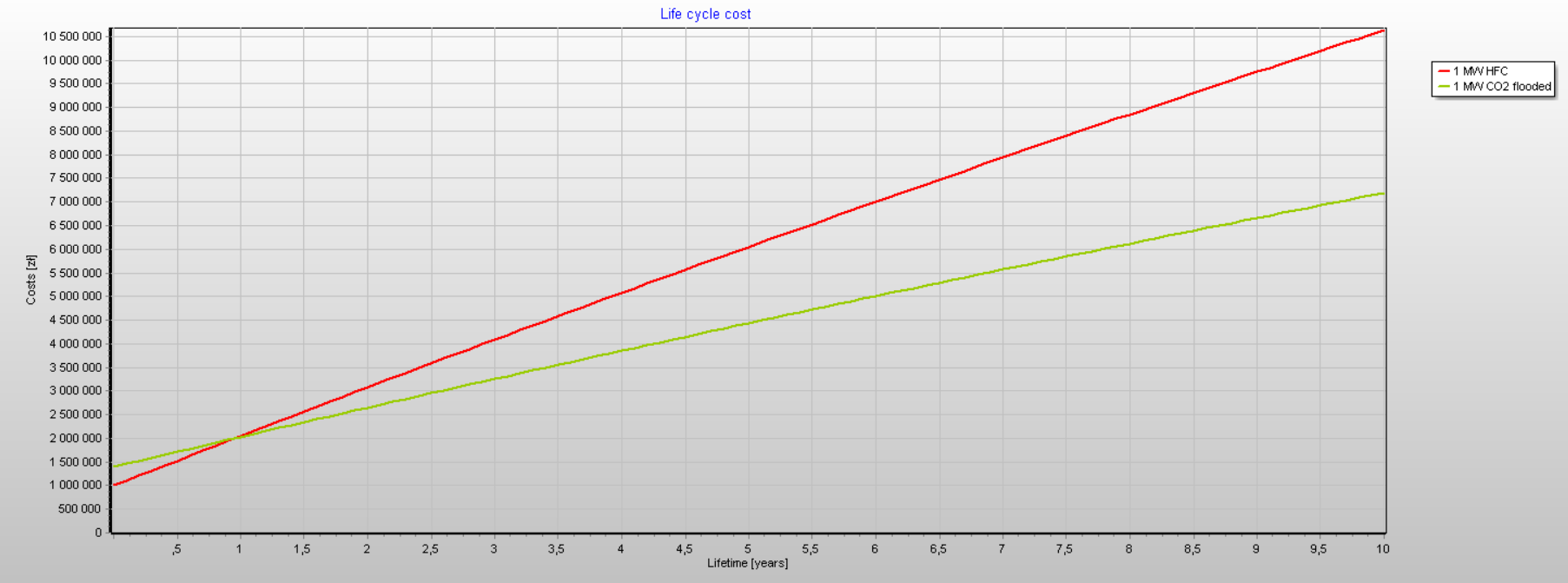

Przy założeniu kosztu 1kWh = 0,5 pln zużycie energii w skali 10 lat przedstawia wykres poniżej.

Jak widać payback wynosi około 1 roku a dodatkowa oszczędność po 10 latach ponad 3,4 mln pln.

Moim obowiązkiem jest tu zaznaczyć, że ceny zakupu urządzeń mogą się różnić od tych założonych odemnie a przez to wpłynąć na okres zwrotu. Bez względu na to jednak zawsze będzie on bardzo atrakcyjny.

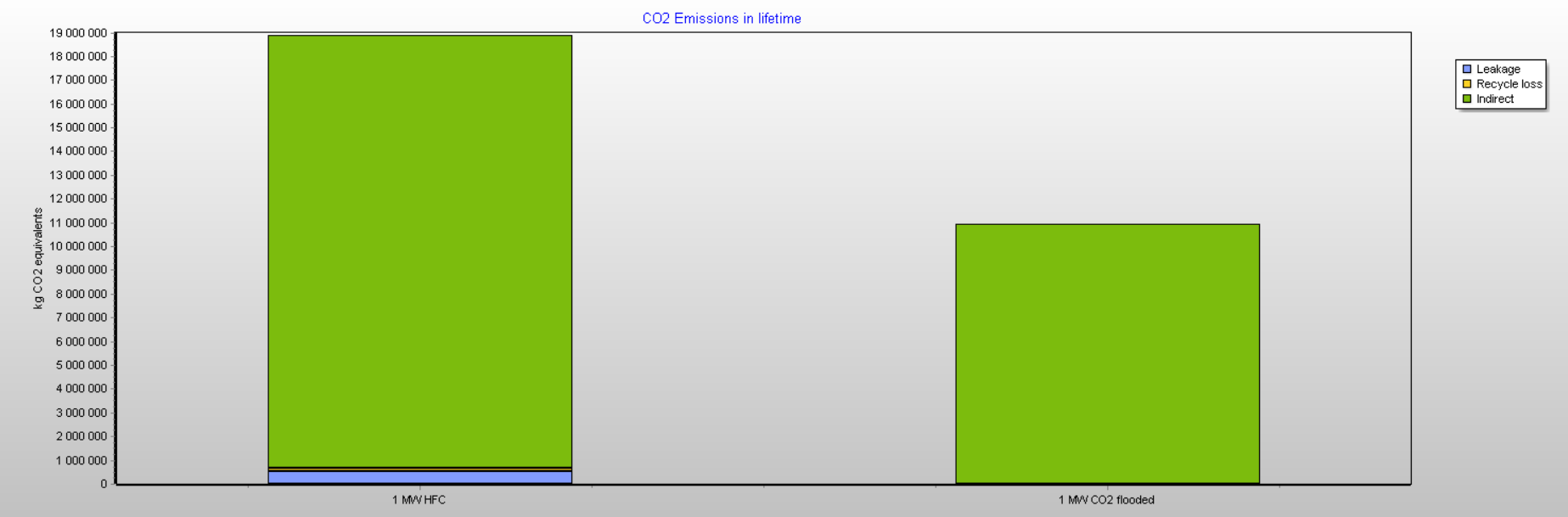

Pod względem emisji szkodliwego CO2 do otoczenia porównanie przedstawia wykres poniżej.

Słupek jest graficzną reprezentacją sumy emisji wynikającej z:

• emisja bezpośednia (wycieki, oraz wyłączenie urządzenia z ekplostacji)
• emisja pośrednia (energia elektryczna wyprodukowana w elektrowni)

Dla Urządzenia na HFC emisja sumaryczna w okresie 10 lat wynosi: 18 899 751 kg

Dla urządzenia na CO2 emisja sumaryczna w okresie 10 lat wynosi: 10 938 611 kg

Różnica 7 951 140 kg w skali 10 lat jest równoważna flocie 10 samochodów Skoda Octavia, które w tym okresie przejechały by każdy 3 975 570 km. Oznacza to, że na dzień dzisiejszy pozytywny impakt ekologicznego chłodnictwa przewyższa wielokrotnie jakiekolwiek inne działania typu elektryczne samochody, pochłaniacze CO2, itd.
